Switches Industriales Siemens SCALANCE: Guía de Selección
¿Tu red industrial está preparada para el flujo de datos de la Industria 4.0?
La columna vertebral de cualquier sistema de automatización moderno no son solo los PLCs, sino la red que los une. Siemens ofrece una de las carteras más completas del mercado con su familia SCALANCE, diseñada para cubrir desde islas de máquinas simples hasta complejas redes troncales de planta.
En esta guía, desglosamos las diferencias entre las series Unmanaged (No Administrados) y Managed (Administrados) para ayudarte a elegir el equipo correcto.
1. Nivel Básico: Switches No Administrados (Plug & Play)
Series: SCALANCE X-000 / XB-000 / CSM
Para aplicaciones donde se necesita simplicidad, bajo costo y ahorro de espacio, los switches no gestionados son la solución ideal. No requieren configuración: simplemente se conectan y funcionan.

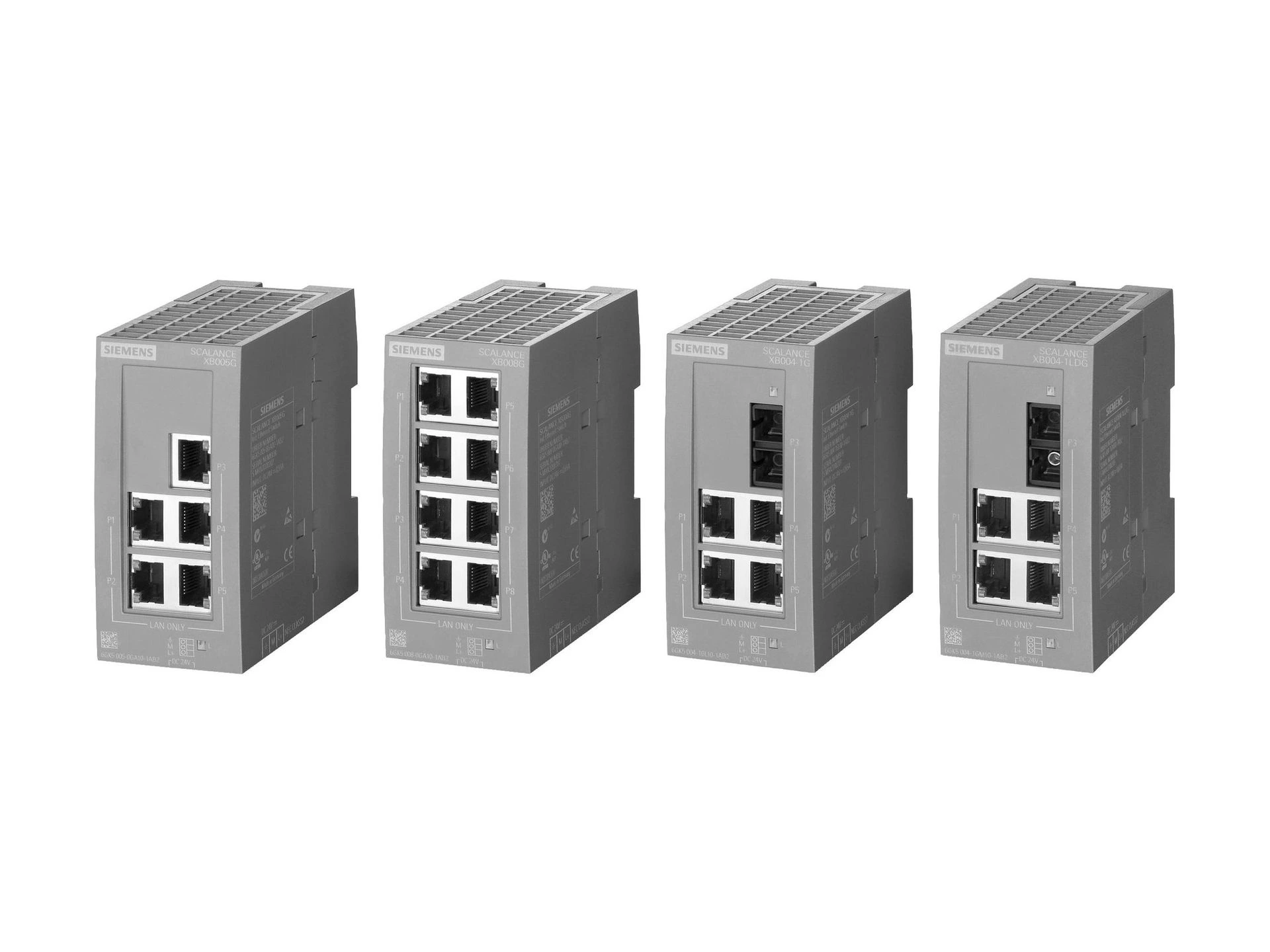

SCALANCE X-000 / XB-000: La solución de entrada para crear pequeñas topologías de red (10/100/1000 Mbits/s). Disponibles con carcasa metálica robusta (X005) para entornos hostiles o versiones compactas de plástico.
Compact Switch Modules (CSM): Una ventaja distintiva de Siemens. Estos switches se integran directamente en el riel del PLC (como el S7-1200 o S7-300), eliminando la necesidad de cableado externo y fuentes de alimentación adicionales.
Uso ideal: Pequeñas islas de máquinas, ampliación de puertos en armarios de control y automatización de edificios (versiones 24V AC).
2. Nivel Estándar: Switches Gestionados Capa 2 (Layer 2)

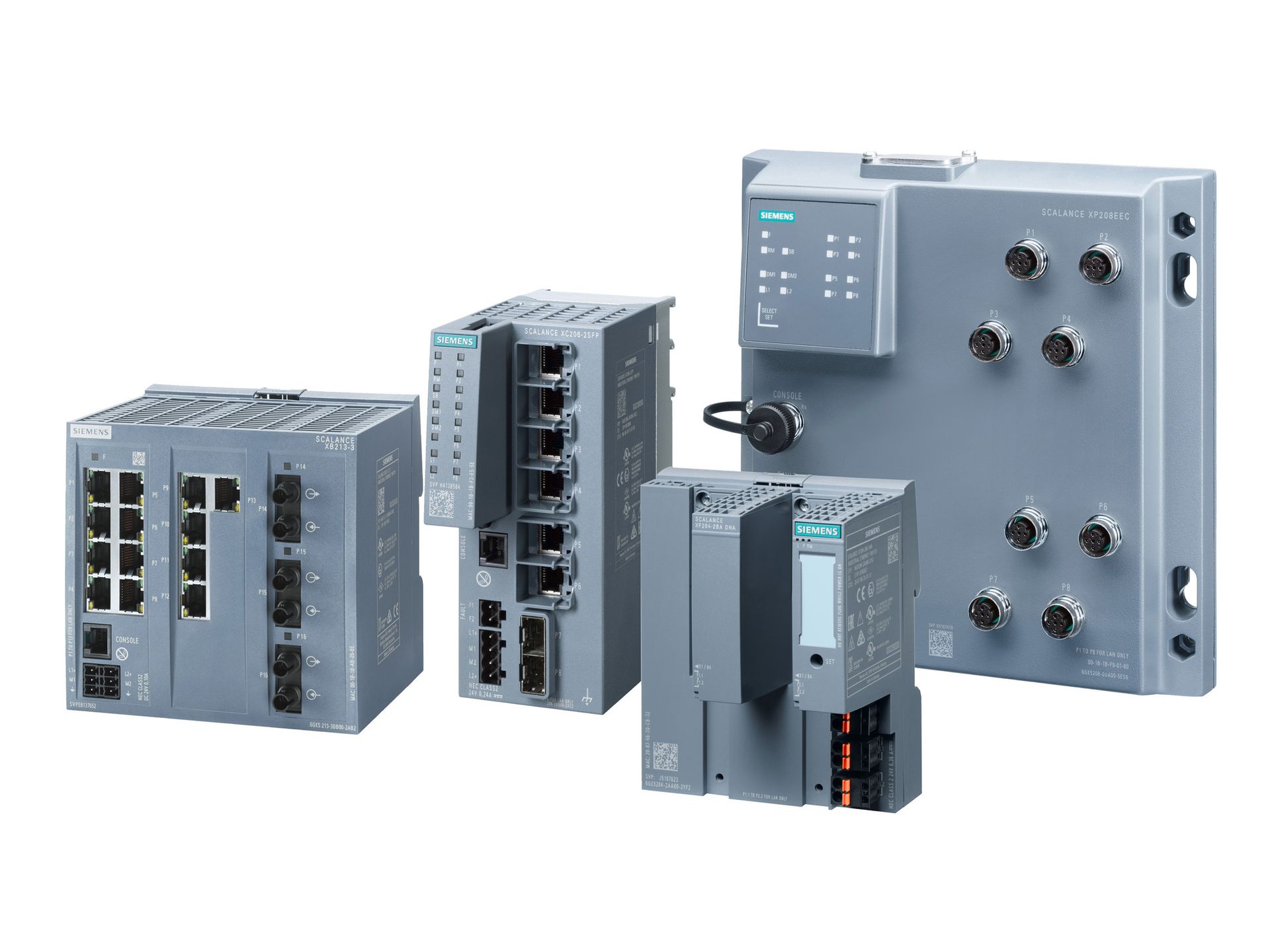

Series: SCALANCE X-200 (XC, XB, XP, XF)
Cuando la red crece, la gestión se vuelve crítica. La familia SCALANCE X-200 permite la configuración y el diagnóstico remoto totalmente integrados en TIA Portal / STEP 7. Esto aumenta drásticamente la disponibilidad de la instalación al detectar fallos antes de que detengan la producción.
Características Clave:
Versatilidad: Desde puertos RJ45 hasta fibra óptica (vía transceptores SFP) para cubrir largas distancias.
Robustez: Rango de temperatura extendido (-40°C a +70°C) y certificaciones para áreas explosivas (ATEX Zona 2) o ferroviarias.
Funciones Avanzadas: Soporte para VLANs, redundancia de red y diagnóstico PROFINET.
SCALANCE X-200IRT: Diseñados específicamente para aplicaciones de movimiento y control que requieren Tiempo Real Isócrono (IRT), garantizando una comunicación ultra-rápida y determinista.
Uso ideal: Industria automotriz, túneles, petróleo y gas, y cualquier proceso donde el diagnóstico remoto sea vital.
3. Nivel Alto Rendimiento y Backbone: Switches Capa 3 (Layer 3)
Series: SCALANCE X-300 / XM-400 / XR-500
Para conectar la planta con la oficina (IT/OT) o gestionar grandes volúmenes de datos, necesitamos switches de alto rendimiento con capacidad de enrutamiento (Routing).

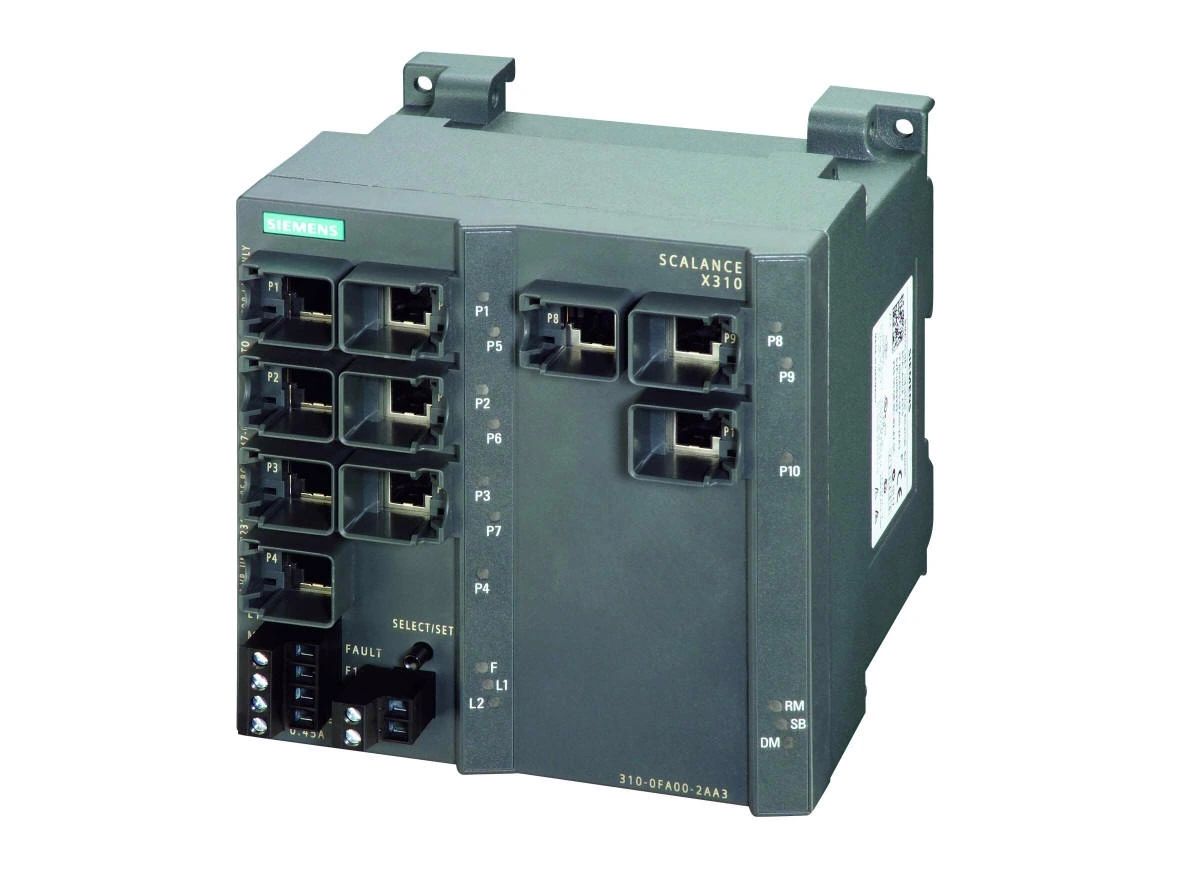

SCALANCE X-300 / XR-300: Disponibles en formato compacto o para Rack de 19". Permiten expandir redes de planta y son modulares (hasta 12 módulos de medios intercambiables). Ideales para subestaciones eléctricas (IEC 61850-3).
SCALANCE XM-400: La flexibilidad total. Su estructura modular permite añadir extensores de puertos y funcionalidad Power-over-Ethernet (PoE) para alimentar cámaras o teléfonos IP directamente desde el switch.
SCALANCE XR-500: El gigante de la red. Un switch Capa 3 diseñado para el Backbone (Columna vertebral) de la red. Soporta velocidades de 10 Gigabit Ethernet, ideal para conectar cientos de dispositivos y segmentar subredes IP complejas.
Seguridad Certificada: Un factor no negociable
La ciberseguridad industrial es la prioridad número uno hoy en día.
Siemens ha obtenido la certificación TÜV conforme a la norma IEC 62443-4-2 y -4-1.
Esto garantiza que las familias Scalance (XB-200, XC-200, XP-200, XR-300, entre otras) han sido desarrolladas siguiendo los procesos de seguridad más estrictos del mundo. Al elegir SCALANCE, estás implementando una arquitectura segura desde la base.
Tabla Resumen: ¿Cuál elijo?
| Serie | Tipo | Capa (Layer) | Aplicación Principal |
| X-000 / CSM | No Administrado | - | Máquinas simples, Plug & Play, expansión de PLC. |
| X-200 | Administrado | Layer 2 | Diagnóstico PROFINET, Redundancia, TIA Portal. |
| X-200 IRT | Administrado | Layer 2 | Motion Control, Tiempo Real estricto. |
| X-300 / XR-300 | Administrado | Layer 2 (+ Routing opcional) | Armarios de 19", Subestaciones, Redes de planta. |
| XM-400 / XR-500 | Administrado | Layer 3 | Backbone de planta, conexión IT/OT, 10 Gigabit. |
