Guía Completa de Relés Schneider TeSys: ¿Cuál elegir para tu motor?
Desde el clásico bimetálico hasta la precisión electrónica. En LIESA te explicamos las diferencias entre las familias TeSys LRD, LR9 y LT3 para que elijas la protección exacta.
Proteger un motor eléctrico no es "talle único". No es lo mismo proteger una pequeña bomba de agua que un molino triturador crítico. Schneider Electric, líder mundial en gestión de energía, ofrece bajo su gama TeSys diferentes tecnologías de protección.
En LIESA, como distribuidores oficiales, queremos ayudarte a entender cuál es la adecuada para tu tablero. Aquí analizamos la familia completa.

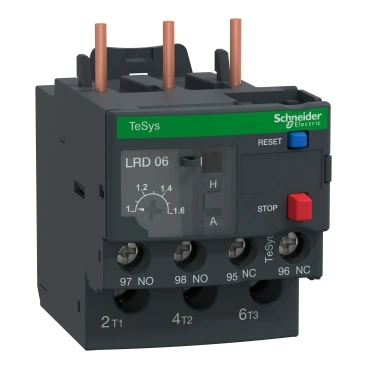

1. TeSys LRD: El Estándar Bimetálico
Es el relé más conocido y utilizado en la industria. Funciona mediante láminas bimetálicas que se deforman con el calor generado por la corriente.
Tecnología: Térmica (Bimetálica).
Rango: 0.06 kW a 75 kW.
Clase de Disparo: Generalmente Clase 10A (arranque normal) o Clase 20 (arranque pesado).
¿Cuándo elegirlo? Para aplicaciones estándar y económicas. Bombas centrífugas, ventiladores, cintas transportadoras pequeñas. Es la opción ideal para el 80% de las aplicaciones convencionales.
Ventaja Clave: No requiere alimentación auxiliar; es totalmente autónomo.

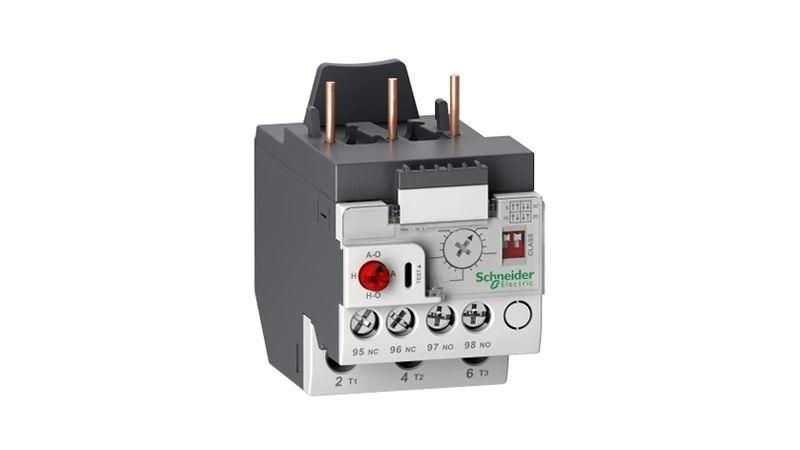

2. TeSys LR9: Precisión Electrónica
Cuando el motor es grande o la aplicación es crítica, el bimetálico puede quedarse corto. Aquí entra el TeSys LR9. Al usar electrónica para medir la corriente, ofrece una precisión mucho mayor y un consumo de energía disipada mucho menor.
Tecnología: Electrónica (basada en microprocesador).
Rango: Rango de corriente muy amplio (hasta 800 A). En motores típicos de 400…690 V equivale aproximadamente hasta 630 kW o más según tensión
Flexibilidad: Un solo modelo cubre un rango de corriente muy amplio (ej: de 60 a 100 A), lo que te permite reducir el stock de repuestos.
Clase de Disparo Seleccionable: Podés configurar en el mismo equipo si querés Clase 10, 20 o 30 mediante interruptores (DIP switches).
¿Cuándo elegirlo? Motores de gran potencia, arranques muy largos (inercia alta) o cuando necesitás reducir la variedad de referencias en almacén.

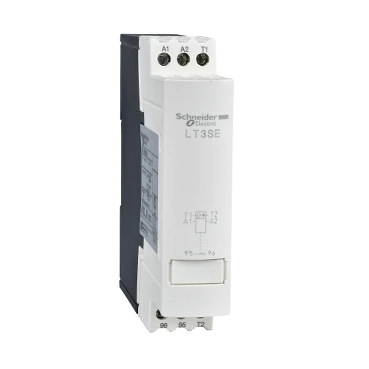

3. TeSys LT3: Protección por Termistor (Sondas PTC)
Los relés anteriores "estiman" el calor del motor midiendo la corriente. Pero, ¿qué pasa si el motor se calienta por otra razón (ej: ventilación bloqueada o alta temperatura ambiente)? El relé térmico no lo verá.
El TeSys LT3 se conecta directamente a sondas PTC incrustadas en el bobinado del motor.
Tecnología: Monitoreo de temperatura directa.
Función: Dispara si el bobinado supera una temperatura física real.
¿Cuándo elegirlo? Motores sometidos a arranques muy frecuentes, frenados, servicio intermitente o ambientes muy calurosos donde la medición de corriente no es suficiente.
4. EOCR: La Era Digital (Protección Inteligente)
Aunque técnicamente es una categoría superior, vale la pena mencionar los relés EOCR (Electronic Over Current Relay) de Schneider. Estos dispositivos incluyen pantallas digitales, protección contra fallas a tierra, bloqueo de rotor y comunicación para monitoreo remoto.
Tabla Comparativa Rápida
| Característica | TeSys LRD (Térmico) | TeSys LR9 (Electrónico) | TeSys LT3 (Sondas) |
| Precisión | Buena | Excelente | Directa (Temperatura) |
| Rango de Ajuste | Estrecho (1.6 : 1) | Amplio (8 : 1) | N/A |
| Protección Fase | Sensible a falta de fase | Sí, detección avanzada | No (mide calor) |
| Costo | Bajo | Medio | Medio |
| Uso Ideal | Propósito General | Motores Grandes / Críticos | Ventilación deficiente |
¿Por qué comprar tu protección Schneider en LIESA?
Un relé mal dimensionado es un riesgo de incendio o de rotura de motor. En LIESA no solo te vendemos la caja; te ofrecemos:
Stock Permanente: De todas las gamas LRD y LR9.
Garantía Oficial: Productos 100% originales Schneider Electric.
